一、引言

    云計算是一個提供便捷的可通過網絡訪問一個可定制的計算資源共享池能力的模式(計算資源包括網絡、服務器、存儲、應用和服務)；這些資源能夠快速部署，并只需很少的管理工作或服務供應商很少的交互。根據資源池中資源的類別，可以把云計算的服務模型分為三種：應用程序(SaaS)、系統平臺(PaaS)、基礎設施(IaaS)。本文所討論的是基于微軟IaaS基礎設施模型部署。

二、平臺各組件概述

    （1）帶有Hyper-V的微軟Windows Server2008 R2

    主機服務器是一個動態的、虛擬化基礎架構中必不可缺的核心組件之一。這些運行著帶有Hyper—V?技術的Windows Server?2008 R2的主機服務器，提供了運行虛擬機客戶端的基礎，也提供了虛擬機客戶端和微軟System Center Virtual Machine Manager之間的管理接口。

    (2)System Center Virtual Machine Manager 2008 R2

    System Center Virtual Machine Manager是管理虛擬化基礎架構的首選工具。System Center Virtual Ma—chine Manager能夠在一系列虛擬化的環境之間進行靈活擴展，從僅有單個服務器的小型環境到一個完全分布式的、管理著數百臺運行著成千上萬虛擬機的完全分布式的企業環境。

    （3）SCVMM 2008 R2自助服務門戶2．0

    通過使用微軟系統中心虛擬機管理器自助服務2．0，企業數據中心能夠為企業內的業務部門提供基礎架構即服務的模式。自助服務門戶為企業內的組提供了一個管理他們自己IT需求的方式，同時集中式的基礎架構使組織能夠管理他們的物理資源池(服務器、網絡、以及相關的硬件)

三、Iaas基礎設施平臺的拓撲結構

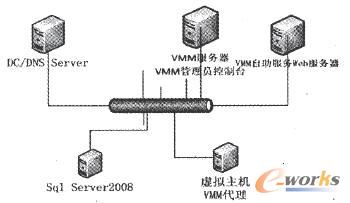

    圖1是Iaas平臺的拓撲結構圖。一臺AD服務器、一臺VMM服務器和VMM管理員控制臺、一臺VMM自助服務Web服務器、一臺SqlServer2008服務器、一臺虛擬主機同時安裝VMM代理。當然。如果在硬件資源有限的情況下VMM服務器、VMM管理員控制臺、VMM 自助服務Web服務器、SqlServer2008服務器可以安裝在同一臺機器。

圖1 Iaas平臺的拓撲結構圖

四、Iaas平臺搭建步驟

    4．1 AD服務器安裝

    活動目錄是一種分布式的目錄服務，主要用在分布式的環境中。活動目錄用來組織網絡中的資源，實現網絡中的資源的管理和控制!在該平臺中我們用Windows 2008R2安裝活動目錄成為域控制器，同時安裝DNS。步驟：

    1、更改本地連接的TCP／IP屬性，將首選的DNS指向自己的IP地址。

    2、點擊“開始”一>”運行”，輸入dcpromo，點擊“確定”。

    3、在出現選擇某一部署配置對話框，選擇“在新林中新建域”：林功能級別選擇“windows 2003”；域功能級別選擇”windows 2003”。其它默認安裝。

    4．2VMM服務器及VMM管理員控制臺安裝

    將要裝VMM服務器的計算機加入域，并且使用域管理員帳戶登錄

    1）在SCVMM2008 R2安裝界面中，單擊“VMM服務器”

    2)在“sql server”設置頁可以選擇“安裝Sql Senrer2005 Express Edition SP3”，也可以選擇網絡中的SqlServer作為SCVMM2008的數據庫。其余按默認設置安裝

    3）在安裝設置界面，VMM 服務帳戶建議使用AD上的域帳戶，并且需要將此帳戶添加到VMM服務。其它選項默認

    4）在SCVMM2008 R2安裝界面中，單擊“VMM管理員控制臺”，在端口分配窗口，填寫好與VMM 服務器通信的端口，其它默認。

    4．3VMM 自助服務門戶

    在SCVMM2008 R2安裝界面中，單擊“VMM 自助服務門戶”，檢查完必備項后，在Web服務器設置頁指定VMM服務器IP或域名通信端口。點擊下一步開始安裝。

    4．4虛擬主機安裝

    1）在Windows Server 2008R2安裝Hyper—V，并且根據機器硬件配置情況。安裝2到3個虛擬機。

    2）在SCVMM2008 R2安裝界面中，單擊“本地代理”，該組件是SCVMM 客戶端，安裝于Hyper—V宿主機上，提供監聽服務。以便在SCVMM搜索并添加到主機組中

五、SCVMM配置

    安裝好平臺相關組件，下面介紹如何將虛擬主機添加到SCVMM 中。打開Virtual Machine Manager管理員控制臺。依次點擊操作一>Virtual Machine Manage卜>添加主機打開添加向?qū)А?/p>

    點擊下一步，搜索出指定域帶有Hyper-V虛機化軟件的虛擬主機。將搜索出的結果添加到主機組當中即可。

    管理員可以SCVMM管理控制臺中管理域中的帶有Hyper—V或Virtual Server軟件的虛擬主機。當然這樣的虛擬主機可以添加成千上萬個。前提是有足夠的數量的計算機。

    同時在該平臺中管理員可以制作虛擬機模板庫供用戶申請?zhí)摂M機時根據模板創建虛擬機。達到快速部署虛擬機的目的

六、SCVMM 主要功能

    1、添加主機

    SCVMM管理員控制臺當中的添加主機向?qū)�來添加一臺或多臺以下類型的虛擬機主機到虛擬機管理器當中：

    ·置于活動目錄域服務(Active Directory)域當中的基于Windows的主機。

    ·置于周邊網絡環境中的基于Windows的主機。

    ·VMware ESX服務器(要求安裝VMware虛擬機中心)

    2、添加主機組

    您可以為虛擬機主機創建定制的組，即主機組，創建主機組的目的是為了簡化主機和虛擬機的監控和管理 主機組以文件夾的方式從主機視圖和虛擬機視圖導航面板當中以文件夾的方式展現，主機組可以通過使用這兩個視圖當中的新主機組操作來創建。

    3、模板和克隆

    3．1、虛擬機模板

    虛擬機模板是一個由客戶機操作系統配置文件、硬件配置文件、一個或多個磁盤(虛擬服務器使用的VHDs、Hyper—V使用的VHD或早期文件格式、或者VMware ESX使用的VMDKs或者早期的文件格式RDM)組成的資料庫。可以使用這些模板來重復創建擁有標準化的硬件和軟件設置的虛擬機。自助服務用戶必須使用指定的模板來創建他們的虛擬機。

    3．2、虛擬機克隆

    基于現有的虛擬機來創建新的虛擬機，虛擬機克隆能夠幫助您來創建新的虛擬機和備份現有的虛擬機。您可以克隆存儲在資料庫中的虛擬機或者是一個處于停止狀態的已部署的虛擬機。

    4、管理主機和虛擬機

    在主機被添加到虛擬機管理器當中以后，您可以管理這些主機和在這些主機上的虛擬機，放置在新的主機上的虛擬機在它們被創建之后將會顯示在虛擬機管理器管理員控制臺當中。

    4．1、在Hyper-V主機上創建虛擬機

    有四種方式來創建新的虛擬機：

    1）現有的虛擬機

    2）存儲在庫中的現有的模板

    3）存儲在庫中的現有的虛擬磁盤。

    4）一個新的、空的虛擬磁盤。

    4．2、通過現有模板創建新的虛擬機

    通過現有的模板來創建新的虛擬機：

    1）在虛擬機段的任意地點。選擇新虛擬機操作。

    2）選擇使用現有的虛擬機或模板，然后選擇瀏覽。

    3）從選擇資料庫資源對話框當中選中源模板，點擊確定 然后點擊下一步返回選擇庫資源對話框

    5、服務器合并

    物理機到虛擬機(v2v)的轉換主要有在線轉換、離線轉換兩種

    6、委托管理(基于角色的安全性)

    通過SCVMM 可以通過創建用戶角色來管理甩戶所擁有的管理權限。用戶角色的屬性決定了一個用戶可以完成什么樣的操作，用戶角色的范圍決定了用戶能夠管理哪些對象。在SCVMM中共有三種用戶角色。

    1)管理員

    能夠在虛擬機管理器管理員控制臺中執行所有的操作，這一用戶角色的所有成員能夠創建新的委托管理員和自助服務用戶角色。只有管理員用戶角色的成員能夠添加額外的成員。

    管理員用戶角色在安裝虛擬機管理器的時候即被創建，默認情況下，用于執行虛擬機管理器安裝的用戶會被添加到管理員用戶角色當中。

    2)委托管理員

    能夠在虛擬機管理器管理員控制臺中執行所有的操作，但僅限于該角色被定義的范圍。這一用戶角色的所有成員能夠創建新的委托管理員和自助服務用戶角色。

    3)自助服務

    能夠使用自助服務控制臺來執行它們用戶角色中所定義的任務。這一用戶角色的所有成員不能夠創建新的用戶角色

    7、利用SCVMM 2008 R2自助服務門戶實現私有云

    自助服務門戶為企業內的用戶組提供了一個管理他們的IT需求的方式，同時也方便整個組織來管理一個集中式的物理資源池(如下圖所示)

七、結束語

    企業通過私有云的IaaS部署，可實現構建安全可靠、共享數據中心，針對業務系統的用戶提供自服務機制，實現基于網絡的IT資源內部租用，并為企業IT系統的高可擴展性打下堅實基礎。
